Markierung, die nicht verblasst.
Die virtuelle Linie, die dem Staplerverkehr standhält.

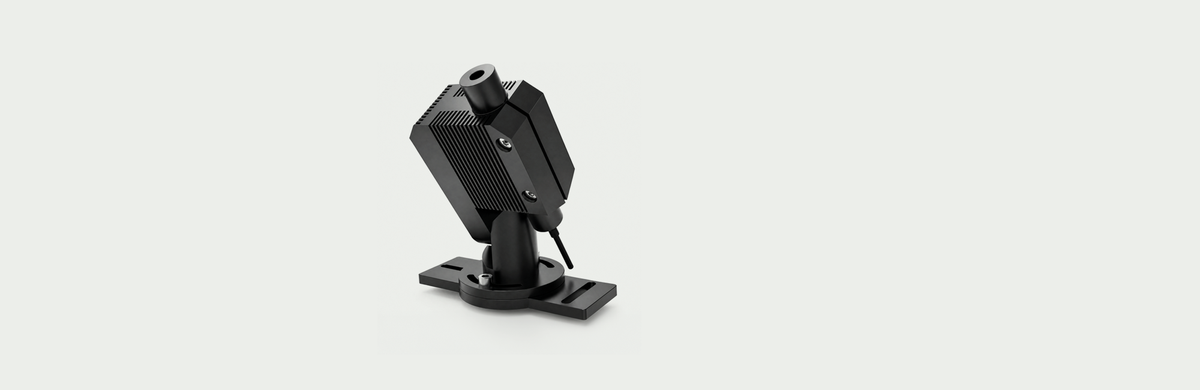

OX-Laser projiziert eine Linie direkt auf den Boden. In Warenein- oder Ausgängen und stark frequentierten Fahrbereichen stellen intensive Fahrzeugbewegungen besondere Anforderungen an die Wegekennzeichnung. OX-Laser projiziert eine gut sichtbare Leitlinie direkt auf den Boden ohne aufgebrachtes Material und ohne mechanischen Verschleiß der Linie.
So ergänzt OX-Laser die bewährten ORGATEX Bodenmarkierungen gezielt dort, wo besonders hohe Belastungen eine kontaktlose Lösung sinnvoll machen. Sie ist zu 100 % abriebfest und bleibt dauerhaft sichtbar.
Jetzt Beratung anfragen
Herausforderung
Besondere Belastungen erfordern passende Lösungen.

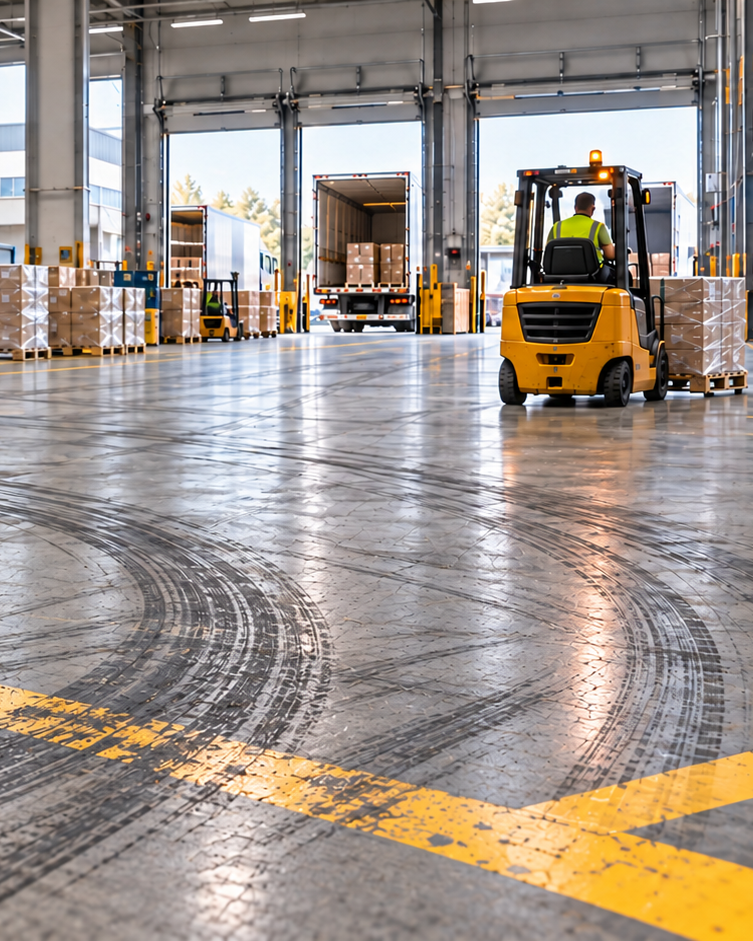

Bodenmarkierungen schaffen klare Strukturen und sichere Wege in Produktion und Logistik. In besonders stark beanspruchten Bereichen stellen intensiver Staplerverkehr, häufige Rangierbewegungen und Verschmutzungen zusätzliche Anforderungen an die Kennzeichnung.
- Hohe Belastung im Wareneingang und Warenausgang.
Wo täglich Waren bewegt und Fahrzeuge rangiert werden, muss die Wegekennzeichnung zur Beanspruchung der Fläche passen. - Klare Orientierung an Kreuzungen und Übergängen.
Wo sich Personen und Stapler begegnen, ist eine gut erkennbare Trennung von Lauf- und Fahrwegen besonders wichtig. - Sichtbare Linien auf beanspruchten Flächen.
Schmutz und Abrieb können die Erkennbarkeit von Markierungen beeinflussen. Eine projizierte Linie bietet hier eine zusätzliche Möglichkeit der Wegeführung. - Wegeführung bei wechselnden Abläufen.
Neue Layouts und veränderte Verkehrswege erfordern eine Kennzeichnung, die sich an die jeweiligen Anforderungen anpassen lässt.
OX-Laser ergänzt bewährte Bodenmarkierungen dort, wo eine kontaktlose, projizierte Linie besondere Vorteile bietet.
Die Lösung: OX-LASER
Eine Linie, die sich nicht abfahren lässt.

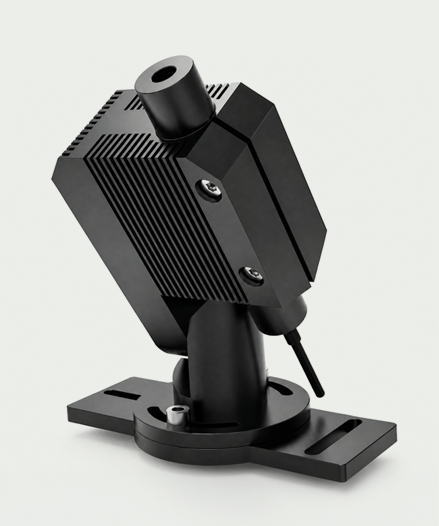

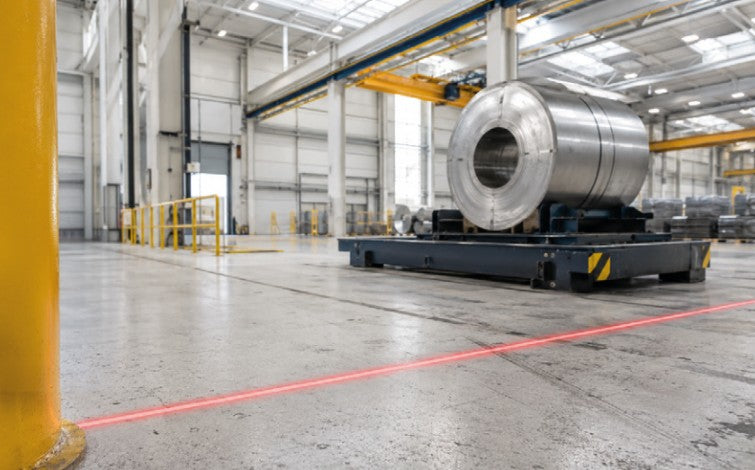

OX-Laser wird in Überkopfmontage an Decke oder Wand angebracht und projiziert eine konstant helle Leitlinie auf den Boden. Da die Linie aus Licht besteht, nutzt sie sich auch unter Dauerverkehr nicht ab.
Verfügbar in Grün, Rot und Hellblau, mit Objektivwinkeln von 60°, 90° und 110° und einer Linienbreite von ca. 2,5–3,5 cm je nach Modell. Die erreichbare Linienlänge hängt vom Modell, dem Objektivwinkel und der Installationshöhe ab. Empfohlen werden Linienlängen bis 20 m. Mehrere Geräte lassen sich kaskadieren, um eine durchgehende Linie zu erzeugen.
Das Ergebnis: klare Trennung von Wegen, weniger Unfallrisiko, keine Nachbesserung durch Verschleiß.
Jetzt Beratung anfragen
ORGATEX Linien-Laser Konfigurator
Konfigurator zur Berechnung der Linienlänge. Wählen Sie Montagehöhe, Objektiv-Winkel und Laserfarbe – Sie erhalten die projizierte Linienlänge und die passende Artikelnummer.
Für den gewerblichen Einsatz gilt eine Mindestmontagehöhe von 4 m. Siehe Hinweis zur Lasersicherheit unten.
14,3m
Oberstes Gebot für den Einsatz von Linienlasern im gewerblichen Bereich ist die Lasersicherheit für den Betrachter oder den Werker. Bitte beachten Sie in diesem Zuge eine Mindesthöhe für die Installation von 4 m. Linienlaser sind nach den neuesten Richtlinien der TROS sogenannte „ausgedehnte Quellen“ und dürfen einfacher behandelt werden als die üblichen gebündelten Quellen von Punktlasern. Wenden Sie sich bei weiteren Fragen gerne an unser Service Team (sales@orgatex.de).
SO EINFACH IST DIE INSTALLATION
IHRE VORTEILE AUF EINEN BLICK
Anders als Farbe oder Klebeband nutzt sich die Projektion nicht ab und bleibt dauerhaft gut sichtbar.
KEIN NEUMARKIEREN. KEIN STILLSTAND.
Die Linie bleibt, wo sie hingehört. Ohne Nachbesserung, ohne Sperrung von Bereichen.
Durchgehende Linien durch Kaskadierung
Mehrere Geräte erzeugen eine durchgehende Linie. Die Linienlänge hängt von Modell, Winkel und Montagehöhe ab.
FLEXIBEL AN JEDES HALLENLAYOUT.
Wählbare Montageoptionen (verschraubbar oder Magnetfuß) und drei Objektivwinkel.
AUCH BEI SCHMUTZ UND ÖL SICHTBAR
Die Projektion liegt über dem Boden, nicht auf ihm. Verschmutzung reduziert die Sichtbarkeit nicht.
EINMAL MONTIERT, WARTUNGSFREI IM BETRIEB.
Anschrauben, einstecken, ausrichten. Danach läuft das Gerät ohne Eingriff.
25.000–40.000 STUNDEN DAUERBETRIEB.
Ausgelegt auf Jahre im laufenden Schichtbetrieb.
FAQ
Bei korrekter Montage in empfohlener Höhe ist die Lasereinrichtung als Klasse 1 oder 2 klassifiziert. Bis einschließlich Klasse 2 ist kein Laserschutzbeauftragter erforderlich. Wichtig: Klassifiziert wird immer die gesamte Lasereinrichtung, also die Einbausituation vor Ort – nicht das einzelne Gerät. Wir unterstützen Sie bei der Beurteilung.
Empfohlen wird eine Überkopfmontage ab etwa 4 Metern. Je nach Modell und Leistungsstufe gilt eine Mindestmontagehöhe, damit die Linie in der richtigen Breite und Länge am Boden ankommt und der Betrieb sicher bleibt.
Das hängt von Montagehöhe und Objektivwinkel ab – von 4,6 m (4 m Höhe, 60°) bis 28,6 m (10 m Höhe, 110°). Die genaue Länge berechnen Sie in wenigen Sekunden mit unserem Linien-Laser-Konfigurator auf dieser Seite.
Ja. Mehrere Geräte lassen sich kaskadieren und erzeugen so eine durchgehende Linie in beliebiger Länge. Damit skaliert das System auf jede Streckenlänge.
Dafür gibt es den Längenbegrenzer. Er wird als Klemmblock auf das Lasermodul aufgesetzt und beidseitig fein justiert – so endet die Linie exakt an der Regalkante, dem Stellplatz oder der Verkehrszone. Wählen Sie ihn passend zum Objektivwinkel Ihres Moduls.
Der Standard-Temperaturbereich liegt bei ca. –15 °C bis +45 °C, optional ist eine Ausführung bis –30 °C verfügbar. Für Kühl- und Tiefkühlbereiche stimmen wir die passende Variante mit Ihnen ab.
Grün (750 mW) ist bei gleicher Leistung für das menschliche Auge am hellsten und daher der Standard für Fahr- und Laufwege. Rot (800 mW) hat sich für Warn- und Gefahrenbereiche etabliert.
Die Projektion liegt über dem Boden, nicht auf ihm. Schmutz, Öl oder Abrieb können sie deshalb nicht abtragen – die Linie bleibt sichtbar, auch dort, wo Klebeband längst verschlissen wäre.
Einmal montiert, ist der OX-Laser wartungsfrei im Betrieb. Bei einer Lebensdauer von typischerweise 25.000 bis 40.000 Stunden Dauerbetrieb entfällt der wiederkehrende Aufwand für Neumarkierungen vollständig.
Nein. Der OX-Laser wird an die Stromversorgung angeschlossen und projiziert – ohne Netzwerk, ohne Software, ohne IT-Projekt.
